HKCDNP浪涌保護器使用 說明書
HKCDNP浪涌保護器
安徽徽凱創電力保護設備有限公司
一、產品簡介
HKC-DNP新型浪涌保護器系列產品按GB18802.1-2002（IEC61643-1）設計，其內部核心元件采用本公司生產的優質芯片/放電間隙。100%通過電壓能力、電流能量以及參數異常的帥選。HKC-DNP最大通流量可達200KA（8/20us），承受過電壓能力強，殘壓低，漏電流小。脫扣機構靈敏，
標準導軌安裝（35mm），失效窗口顯示，響應速度快，確保安全可靠。
HKC-DNP新型浪涌保護器特點:
◆采用內部接線，整體結構經湊，安裝接地方便。
◆高速反應，運作時間小于25ns
◆工作狀態顯示明顯，綠色(正常）、紅色（故障）。
◆可附加功能，故障遙信接點（X)
二、選型建議說明
為了使具體的應用都得到正確的保護，根據國際標準IEC61662，選用低壓組合式綜合瞬時過電壓保護器需要考慮以下主要的因素：
◆建筑物所在的地理區域與地形區域受雷擊的危險程度；
◆受保護設備的價值及其破壞后的經濟損失；
◆人員密集程度及其相對應的安全要求；
◆建筑物的形狀、體量、高度及所處的環境。

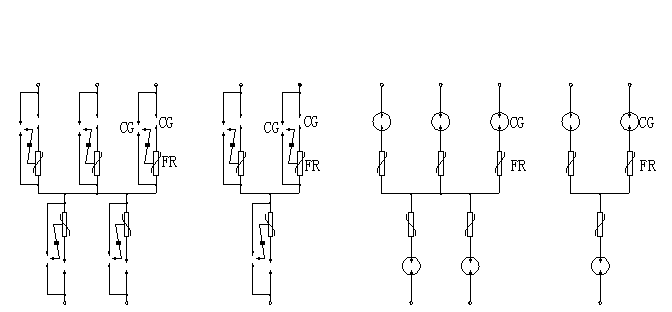

三、主要結構和工作原理
在三相四線制系統中，三條相線和一條零線對接地線之間均接有保護器。在正常情況下保護器處于高阻狀態，當電網因雷擊或其他原因造成浪涌過電壓時。保護器將在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護了電網上的用電設備。當該浪涌過電壓通過保護器且消失后，保護器又重新恢復到高阻狀態。從而不影響電網的正常運行。
四、適用范圍
HKC--DNP浪涌保護器適用于電網電壓1000伏以下，頻率50/60HZ的各種低壓配電系統中。如郵電通信、鐵路、金融系統、油田、高層建筑、民宅、寫字樓等配電系統中。使這些用電單位的用電器（如 電腦、儀器設備、家用電器等）免受雷擊、暫態過電壓等浪涌過電壓帶來的損害。保證設備及人身安全。是理想的過電壓保護裝置。

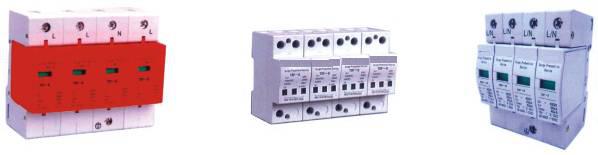

圖一
五、一般安裝規則
◆采用35mm導軌安裝。
◆保護器并聯安裝于設備的輸入端。
◆200KA、150KA、120KA、100KA系列中間用連接片在模塊的下端將模塊連接起來，80KA、65KA、40KA、25KA、15KA由底座和模塊兩部分組成。
◆保護模塊的上端分別接相線L、零線N、接地線PE，并將與PE端連接的模塊與大地重復連接。
◆為了維護檢查，增強后備保護，可在保護器的前端串聯一組三相/單相熔斷器（熔斷器）。

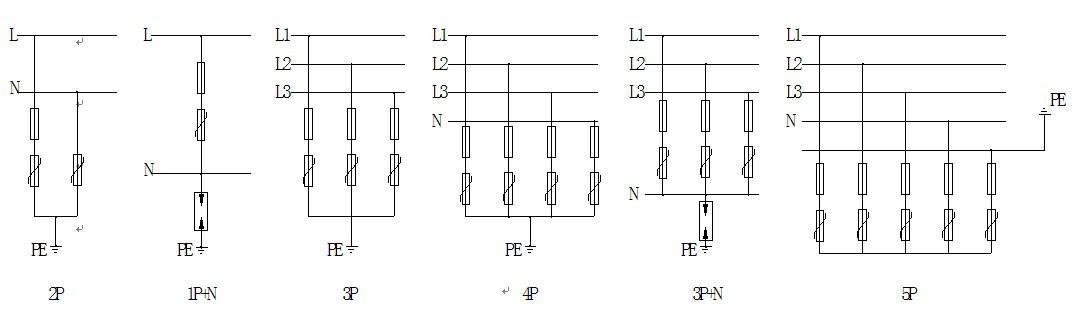

六、接線方式
產品可應用于不同接線方式，具體如下：
圖二

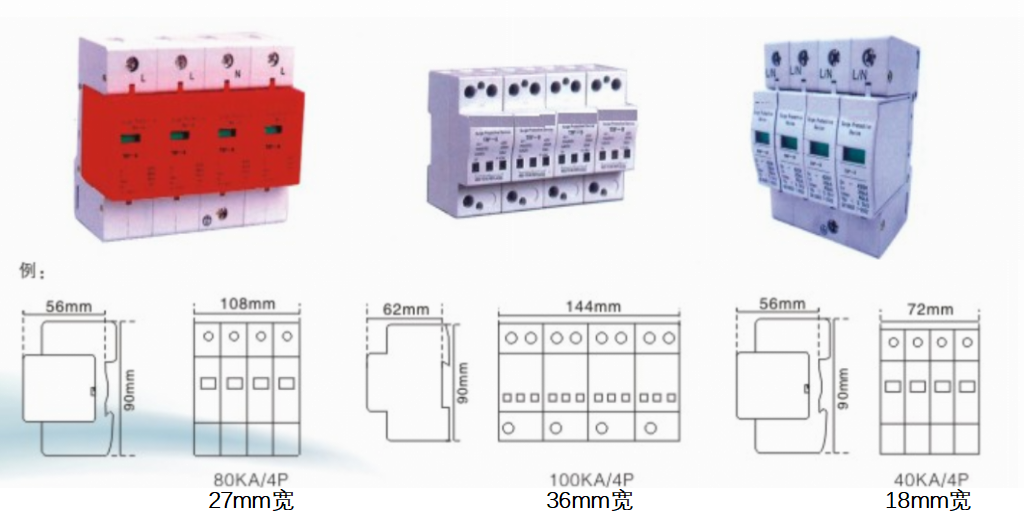

七、外形安裝尺寸
圖三

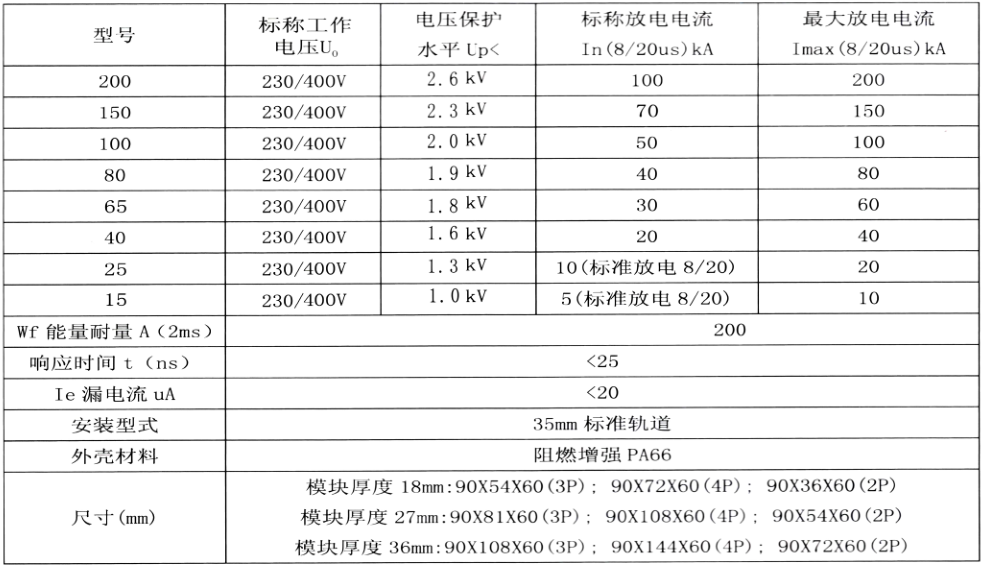

八、系列參數
（HKC-DNP、BY1、JLSP、OVR、WLR、FTY、UBO等系列參數相同）
電源間隙保護器主要參數
九、HKC--DNP浪涌保護器的正常工作條件
◆海拔高度不超過2000米
◆周圍空氣溫度：正常范圍-5℃~+40℃
擴展范圍; -40℃~+70℃
◆空氣相對濕度：室內溫度條件下30%--90%
◆于垂直面的傾斜度不超過5°
◆無顯著搖動和沖擊振動的地方；
◆無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）
2、技術參數
|
型號 |
LC 定制 |
|
用途 |
雷電計數按客戶實際使用場合際使用場合及要求開發生產，安裝于設備內 |
|
工作電壓 |
AC220V |
|
動作電流（8/20） |
≧1KA |
|
計數次數 |
0-99 |
|
數據采集 |
感應、互感采樣 |
|
外殼材質與顏色 |
阻燃增強PC（淺灰上的） |
|
工作溫度范圍 |
-40℃-70℃ |
|
空氣相對濕度 |
室內溫度條件下30%-90% |
|
外形尺寸（d*w*h） |
90*36*66 |
|
執行標準 |
EN50022 |
|
安裝支架 |
35mm寬電氣安裝導軌 |
十一、太陽能光伏設施低壓組合式綜合瞬時過電壓保護器
◆有效地保護太陽能光伏設施
專業的雷電浪涌保護器裝置是太陽能光伏實施可靠運行的基本保證。
太陽能光伏設施總是面臨直擊雷和感應雷的風險，必須采取必要的防護措施才能保證其安全、可靠的運行。
◆等電位連接設施的所有金屬結構必須相互連通，并且有效地接地實現等電位連接。
◆綜合保護
直流線路和交流線路都需要安裝保護裝置，直流部分可能經受部分直擊雷電流。所以，應考慮安裝一級保護（TYPELDS60PV）
◆埋地電纜
如有可能，應將光伏組件陣列和逆變器間的電纜穿金屬管埋地，并避免線纜盤繞，降低遭受直擊雷和感應耦合的風險。
◆安裝位置
如果光伏組件陣列和逆變器之間的電纜長度大于30米，應在光伏陣列一端加裝保護裝置。
◆其他線纜保護
其他線路的保護同樣重要，如電機輸入、傳感器、探頭、數據線路等。
◆主要技術參數
|
產品型號 |
NDP/530 |
NDP/680 |
NDP/840 |
NDP/1060 |
|
最大工作電壓（Udc） |
530V |
680V |
840V |
1060V |
|
標準放電電流（8/20nS） |
20KA |
20KA |
20KA |
20KA |
|
最大通流量 |
40KA |
40KA |
40KA |
40KA |
|
電壓保護水平（Up） |
1.8KV |
2.5KV |
3.0KV |
3.6KV |
十二、風電類浪涌保護器
隨著國際能源供應的斷緊張，開發和利用新能源成為增強競爭力的基本要求。
目前，風力發電量不到全世界發電量的1%，隨著風力發電技術的170萬個就業機會，并在全球范圍減少100億噸二氧化碳廢氣。
由于風力發電場處于開闊地帶，在雷電雨天氣時容易遭受雷電襲擊，風電場的用電設備也會受到感應雷和雷電波的侵害。
根據風電場雷電活動規律，針對風電箱變的技術特點，結合德國phoenex領先的防雷產品和技術，推出針對風電箱變防雷和浪涌保護的產品，使箱變及其后續設備即使在雷雨天氣也能提供一級的電源保護。
主要技術參數
|
型號 |
NDP/690-1 |
NDP/690-2 |
|
額定工作電壓 Un |
690V |
690V |
|
額定（標稱）放電電流 |
50KA |
30KA |
|
最大放電電流 |
100KA |
65KA |
|
保護電平Up |
<3.5KV |
<2.8KV |
|
溫度范圍 |
-45℃ - +80℃ |
-45℃ - +80℃ |
十三、調整、使用、維護
◆保護器按要求不需要調整
◆只要保護器安裝得當即可自動對電網進行保護
◆進行中要定期更換檢查模塊窗口是否發紅，及時失效原件
十四、訂貨須知
◆訂貨時應該標明型號、極數、臺數等；特殊型號、參數另外說明。
如HKC-DNP-400/100/4P/X 4臺
◆發貨時隨附
產品合格證 1份
使用說明書 1份
